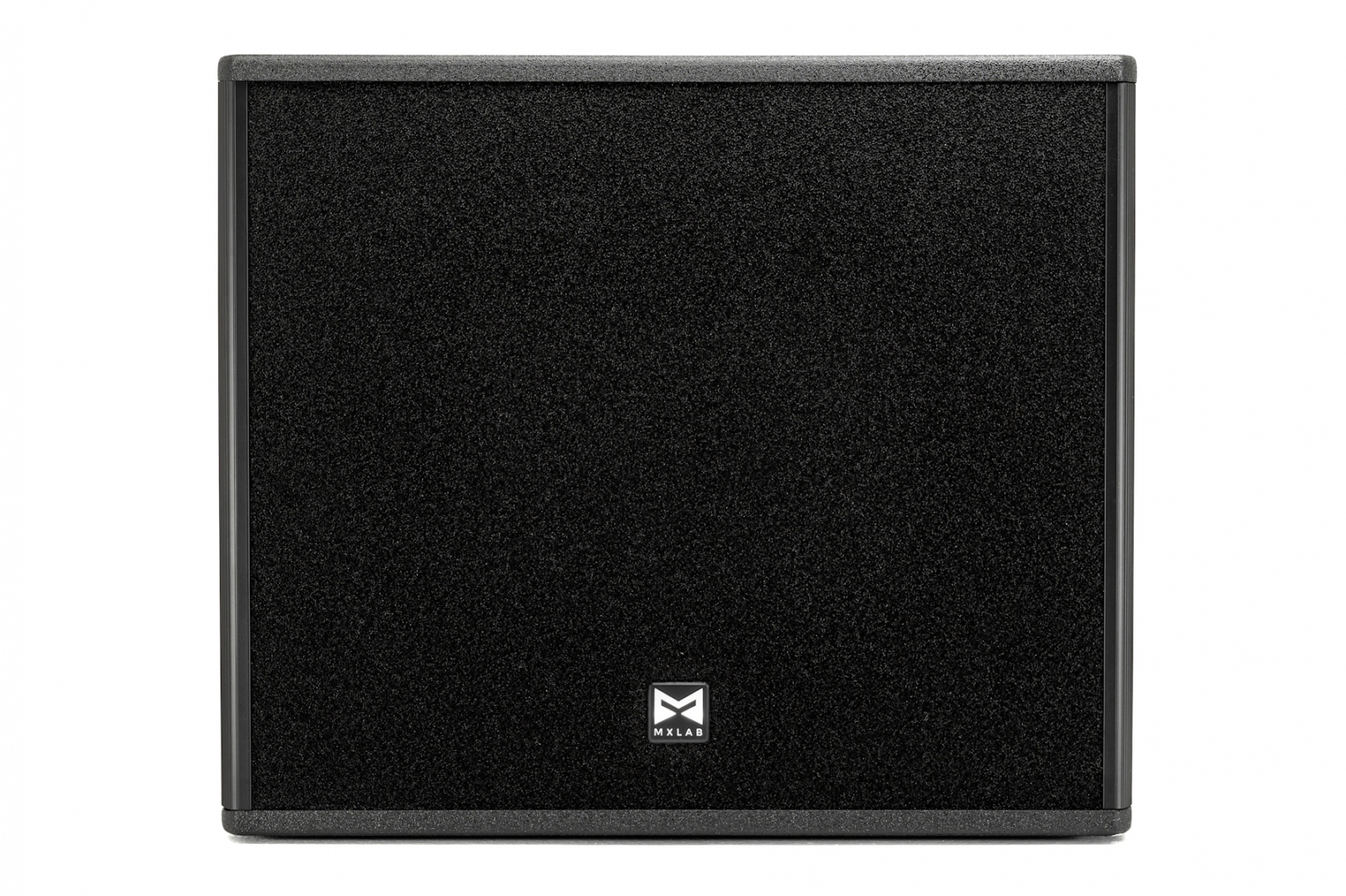

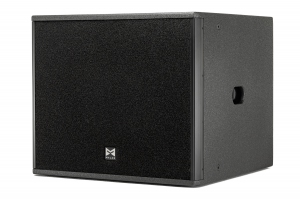

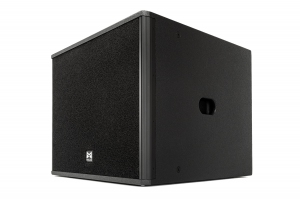

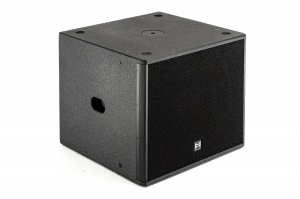

Активный сабвуфер MX LAB DANA 118P

MX LAB DANA 118P — активный сабвуфер с цифровой обработкой сигнала (DSP) и встроенным усилителем мощности 2500 Вт класса D. Разработан для расширения низкочастотного диапазона полнодиапазонных акустических систем DANA 12P и DANA 15P, а также для построения самостоятельных басовых массивов в портативных и инсталляционных звукоусилительных комплексах.

Длинноходный 18-дюймовый излучатель

Основу сабвуфера составляет низкочастотный динамик диаметром 18 дюймов (460 мм) с ферритовой магнитной системой и увеличенным линейным ходом диффузора. Длинноходная конструкция позволяет излучателю перемещать значительно больший объём воздуха по сравнению с короткоходными аналогами. Благодаря этому басовый регистр сохраняет плотность и разборчивость на высоких уровнях громкости, а искажения, вызванные перегрузкой подвеса, сведены к минимуму. Динамик нагружен на корпус с четырьмя фазоинверторными портами, суммарная фронтальная площадь которых снижает турбулентный воздушный шум до пренебрежимо малых значений даже при работе на предельной мощности.

Усилитель класса D и DSP-процессор

Встроенный модуль усиления класса D развивает 2500 Вт программной мощности. Высокий КПД усилителя уменьшает тепловыделение и потребление энергии, что особенно важно при длительной работе в мобильных системах. Интегрированный лимитер защищает динамик от перегрузки по амплитуде, предотвращая механические повреждения даже при пиковых значениях сигнала.

Цифровой сигнальный процессор функционирует на частоте дискретизации 96 кГц с разрядностью 24 бит. Обработка включает следующие инструменты:

• 31-полосный параметрический эквалайзер (PEQ) второго порядка на входном и выходном каналах;
• фильтры верхних (HPF) и нижних (LPF) частот с крутизной до 48 дБ/октаву для точного согласования с сателлитами;
• настраиваемая задержка сигнала до 50 мс;
• шумовой гейт (Noise Gate) на входе, подавляющий низкоуровневые шумы в паузах.

Управление DSP осуществляется через программное обеспечение MX LAB DAM-DANA, подключаемое по интерфейсу RS485 (разъёмы RJ45). Помимо ручной настройки, доступны заводские пресеты Sub+12P и Sub+15P, оптимизированные для совместной работы с соответствующими широкополосными системами. Это исключает необходимость во внешних спикер-процессорах и сокращает время настройки комплекса.

Акустическое оформление и кардиоидный режим

Корпус сабвуфера выполнен из многослойной березовой фанеры и покрыт поликарбамидным составом, устойчивым к влаге, царапинам и сколам. Четыре фазоинверторных порта выведены на фронтальную панель, что позволяет устанавливать систему вплотную к стенам или в нишах без риска блокировки воздушного потока.

Номинальная направленность — омни (360°). При использовании нескольких DANA 118P реализуется кардиоидная конфигурация, формирующая односторонний лепесток излучения. В кардиоидном режиме уровень звукового давления перед сценой возрастает, а за сценой — снижается на 15–20 дБ. Это решение востребовано на концертных площадках, где требуется минимизировать басовое загрязнение на сцене.

Монтаж и коммутация

Для стационарной инсталляции предусмотрены 24 резьбовые точки M10, совместимые со стандартными такелажными аксессуарами. Горизонтальная или вертикальная ориентация при подвесе выбирается произвольно. Встроенное гнездо M20 диаметром 35 мм позволяет размещать на сабвуфере сателлитную акустическую систему, формируя компактный стек.

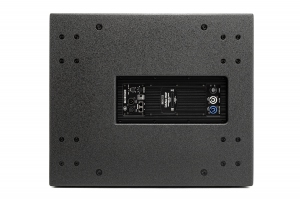

Коммутационная панель включает балансный вход XLR-female, сквозной выход XLR-male, а также порты RJ45 для DSP-управления. Питание подводится через разъём PowerCON, совместимый с блоками питания 110–240 В (50/60 Гц). Система активного охлаждения обеспечивает стабильный температурный режим усилителя при продолжительной работе на высокой мощности.

Сценарии применения

Портативное звукоусиление. Благодаря эргономичным врезным ручкам и весу 43 кг сабвуфер может транспортироваться силами одного-двух человек. Быстрое развёртывание и встроенный DSP делают его подходящим инструментом для мобильных диджеев, свадебных и корпоративных мероприятий.

Живая музыка и клубные площадки. Высокое звуковое давление (128 дБ продолжительное, 134 дБ пиковое) и плотный, артикулированный бас обеспечивают чёткую ритмическую основу для ансамблей всех жанров. В связке с DANA 12P или DANA 15P система формирует полнодиапазонный тракт, не требующий дополнительной обработки.

Инсталляции в конференц-залах и ресторанах. Омни-направленность в стандартном режиме равномерно заполняет помещение низкими частотами. Настройка задержки и параметрическая коррекция позволяют адаптировать АЧХ к акустическим особенностям помещения, а компактные габариты (620×525×600 мм) упрощают интеграцию в интерьер.

Репетиционные студии. Сабвуфер эффективно воспроизводит бас-бочку, бас-гитару и синтезированные низкие частоты на комфортной для музыкантов громкости, сохраняя детальность, необходимую для отработки аранжировок.
