Цифровая вокальная радиосистема AuraSonics STAGE 201 VOCAL

AuraSonics STAGE 201 VOCAL — цифровая радиосистема с ручным передатчиком

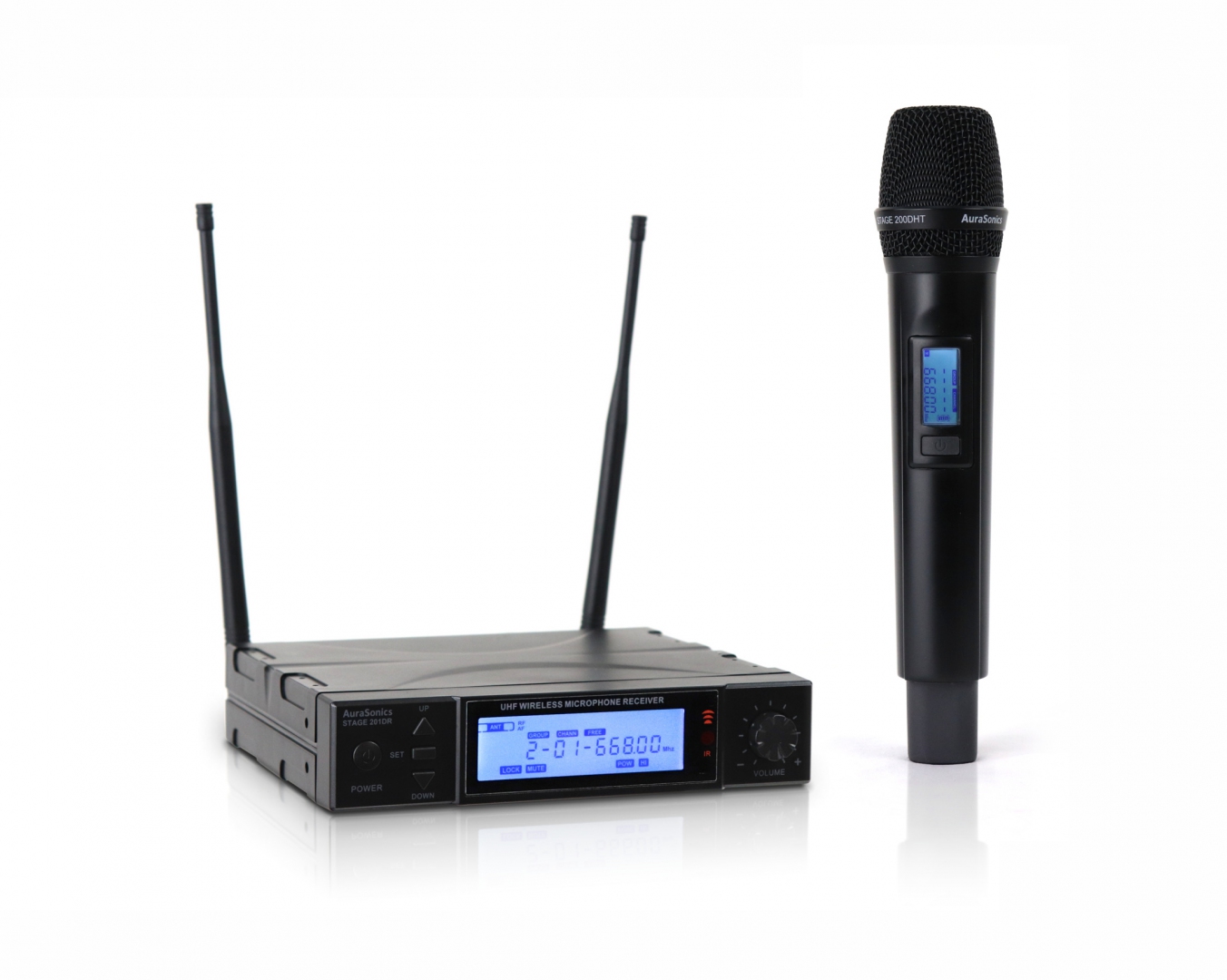

AuraSonics STAGE 201 VOCAL — одноканальная цифровая вокальная радиосистема, включающая приемник STAGE 201DR и ручной микрофон-передатчик STAGE 200DHT. Модель входит в серию STAGE 200 и построена на цифровой технологии передачи аудиосигнала. Комплект предназначен для озвучивания вокала, речи и музыкальных инструментов в сценических, репетиционных и домашних условиях.

Принцип передачи сигнала

Обмен данными между приемником и передатчиком ведется в радиочастотном (РЧ) диапазоне 660–690 МГц с использованием помехозащищенной модуляции 4DQPSK. Этот вид модуляции обеспечивает линейную амплитудно-частотную характеристику в границах от 30 Гц до 20 кГц. Результирующий динамический диапазон достигает 99 дБ, что позволяет передавать источники звука без компрессии и заметных искажений. Отношение сигнал/шум превышает 96 дБ, а коэффициент гармонических искажений составляет менее 0,3%.

Дальность и стабильность связи

Максимальная дистанция уверенного приема составляет 80 метров в условиях прямой видимости. Работа на таком расстоянии возможна при активации режима высокой выходной мощности передатчика — 10 мВт. В стандартном режиме мощность излучения равна 3 мВт или 5 мВт (в зависимости от настройки), что подходит для сцен малых и средних размеров, конференц-залов и аудиторий. Цифровая стабилизация частоты реализована через кварцевый генератор и цифровой тюнер с фазовой автоподстройкой частоты (ФАПЧ).

Приемный модуль STAGE 201DR

Одноканальный приемник выполнен в компактном металлическом корпусе и оснащен двумя съемными антеннами для разнесенного приема. Технология диверсити непрерывно анализирует уровень радиосигнала на обеих антеннах и автоматически выбирает антенну с наилучшим соотношением сигнал/шум. Активная в данный момент антенна отображается на жидкокристаллическом экране приемника, что упрощает мониторинг радиоэфира и настройку оптимального положения антенн.

Приемник предоставляет доступ к 300 частотам (предустановки объединены в 10 групп по 20 каналов в каждой). Шаг сетки частот внутри группы составляет 300 кГц. Для поиска свободного канала предусмотрено автоматическое сканирование с шагом 100 кГц вверх или вниз по диапазону. Эта функция экономит время при подготовке к мероприятию и снижает риск случайного выбора занятой частоты.

На переднюю панель выведены два многосегментных светодиодных индикатора: первый показывает уровень радиосигнала (RF), второй — уровень звукового сигнала (AF). Индикация позволяет звукорежиссеру оперативно оценивать качество связи и избегать перегрузок по звуку. Рядом расположены дисплей, отображающий текущую частоту/канал, группу, состояние заряда батареи передатчика и активацию режима Mute, а также аналоговый регулятор выходного уровня с плавной ручкой.

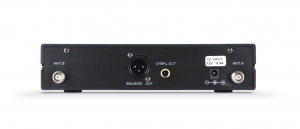

На задней панели установлены два выходных разъема: балансный XLR для подключения к микшерному пульту или звукоусилительному комплексу и небалансный Jack (6,3 мм, TS) для подключения к инструментальным входам, комбоусилителям или бытовой технике. Питание приемника осуществляется от входящего в комплект адаптера постоянного тока 12 В / 500 мА, потребляемая мощность не превышает 4 Вт. Для установки одного приемника в 19-дюймовую стойку предусмотрен набор креплений AuraSonics STAGE RM1.

Ручной передатчик STAGE 200DHT

Ручной микрофон-передатчик STAGE 200DHT объединяет динамический капсюль и цифровой радиомодуль в едином корпусе. Он работает от двух стандартных батарей типоразмера AA (LR6), обеспечивающих непрерывную работу до 5 часов. На корпусе расположены кнопка включения и кнопка Mute, а также небольшой дисплей, на который выводится информация о рабочей частоте, канале, группе и уровне заряда батарей.

Синхронизация передатчика с приемником выполняется по инфракрасному порту. При совмещении инфракрасных окон приемника и передатчика происходит автоматическая передача настроек: частота, группа, канал и уровень выходной мощности (пониженный или повышенный). Исключается ручной ввод параметров, что ускоряет настройку системы на площадке.

Аудиохарактеристики

Выходной звуковой сигнал приемника составляет 400 мВ. Частотный диапазон 30 Гц – 20 кГц с неравномерностью не более ±2 дБ гарантирует передачу низких басовых частот, естественной середины и чистых высоких частот без окрашивания. Динамический диапазон свыше 96 дБ позволяет работать с источниками, обладающими широким размахом громкости — от тихой речи до мощного вокала. Подавление зеркального канала превышает 80 дБ, чувствительность приемника составляет -95 дБ.

Сценарии применения

• Вокальные выступления на сцене. Радиосистема обеспечивает свободу перемещения вокалиста в радиусе до 80 метров. Низкий уровень гармонических искажений и равномерная частотная характеристика сохраняют естественность тембра голоса.
• Проведение конференций и презентаций. Стабильная цифровая передача речи, быстрая синхронизация по ИК-порту и информативный дисплей упрощают работу технического персонала.
• Репетиции и небольшие клубные выступления. Компактный корпус приемника и возможность регулировки выходного уровня позволяют быстро вписать систему в уже имеющийся сетап.
• Домашнее караоке. Разъемы XLR и Jack обеспечивают простое подключение к большинству караоке-центров и активных акустических систем. Питание передатчика от двух AA батарей избавляет от необходимости заряжать встроенный аккумулятор.
• Стримы и подкасты. Аналоговый регулятор выходного уровня помогает точно согласовать выход приемника со входом аудиоинтерфейса, а индикаторы RF и AF дают полный контроль над радиотрактом.

Преимущества для пользователя

Цифровая модуляция 4DQPSK в сочетании с кварцевой стабилизацией частоты исключает дрожание фазы и артефакты, характерные для аналоговых радиосистем. Разнесенный прием на две антенны минимизирует вероятность дроп-аутов, вызванных переотражениями сигнала от стен и металлических конструкций. Возможность выбора одного из 300 каналов позволяет использовать несколько систем одновременно в одном помещении. Полный цикл настройки пары «приемник-передатчик» занимает менее минуты. Информативные индикаторы RF и AF дают звукорежиссеру возможность визуально контролировать радиотракт и аудиотракт без привлечения дополнительного измерительного оборудования.

Металлический корпус приемника рассчитан на длительную эксплуатацию в сценических и прокатных условиях. Возможность монтажа в рэк (с опциональным кронштейном STAGE RM1) упрощает стационарную инсталляцию. Модель STAGE 201 VOCAL относится к бюджетному ценовому сегменту и при этом реализует технологии, ранее доступные только в радиосистемах более высокого класса.
